RA17013 クロスローラーベアリング

RA17013 クロスローラーベアリング。内径、外径、幅、シリーズ、見積情報を掲載しています。

価格、納期、相当型番について問い合わせる。

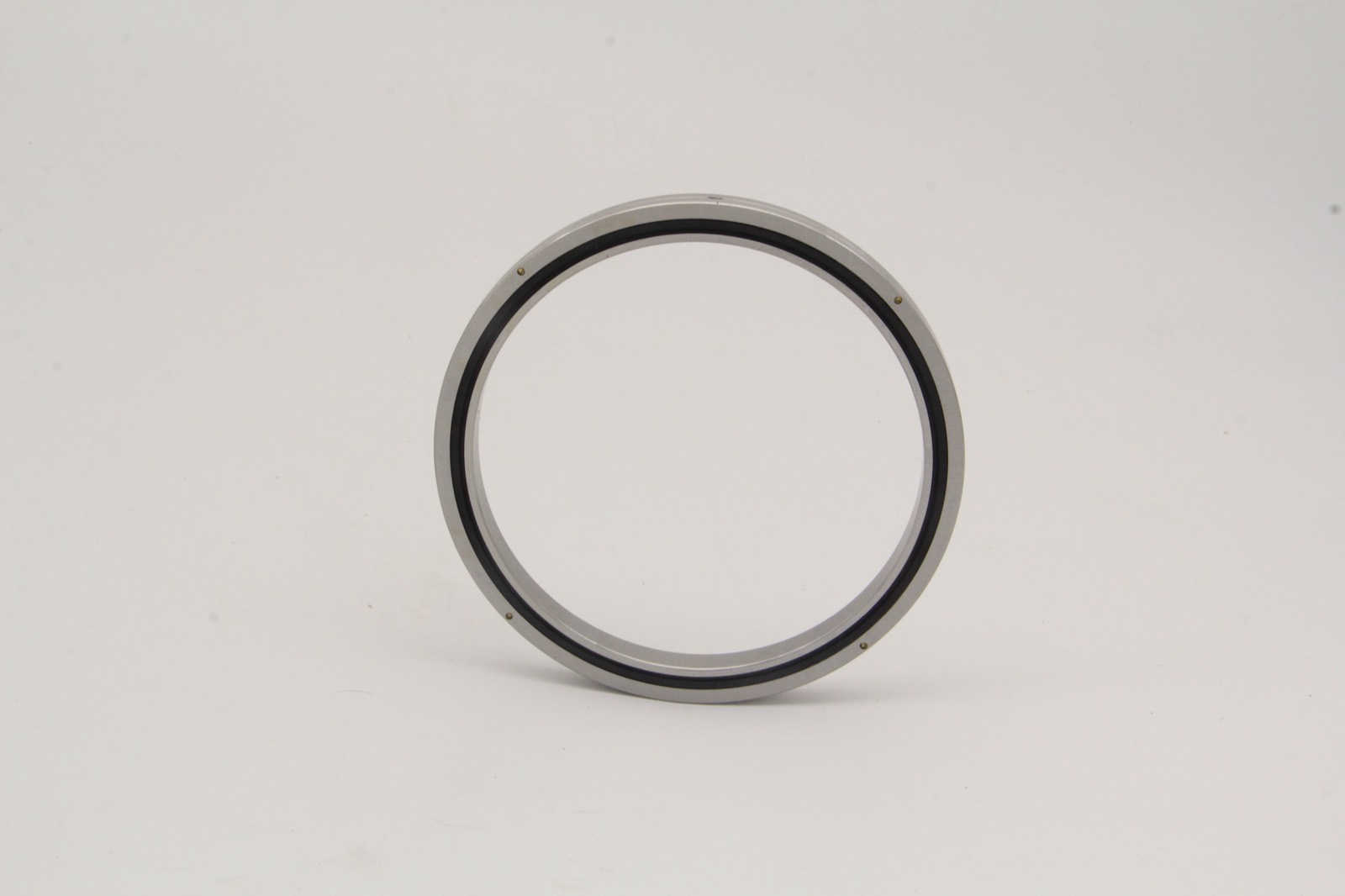

RA17013 薄肉軸受の実物写真

RA17013 薄肉軸受の実物写真

THK 代替薄肉軸受の実物写真です。外観確認にご利用ください。

図面・寸法確認RA17013 の取付寸法を見積前に確認します。
精度・すきま選定精度、すきま、予圧、使用条件を確認します。
見積・納期数量と希望納期をお送りください。
技術担当へ相談

製品紹介

RA17013 は RA シリーズのクロスローラーベアリングで、径方向荷重、軸方向荷重、モーメント荷重を同時に受ける精密回転機構に適しています。

主要寸法：内径 170 mm、外径 196 mm、幅 13 mm。

ロボット関節、ロータリーテーブル、割出機構、検査装置、精密減速機に適しています。

ご注文前に、取付スペース、精度等級、すきま、予圧、実際の荷重方向をご確認ください。

寸法図

図面上に主要寸法を表示し、取付スペースを素早く確認できます。

d=170 mmD=196 mmB=13 mmdp=182 mmds=175 mmDh=189 mm
RA17013 クロスローラーベアリング 寸法図 d=170 mmD=196 mmB=13 mmdp=182 mmds=175 mmDh=189 mm

仕様

ブランドTHK代替 クロスローラーベアリング
シリーズRA
型番RA17013
内径170 mm
外径196 mm
ころピッチ円径182 mm
幅13 mm
基本動定格荷重 C23.5 kN
基本静定格荷重 C046.5 kN
質量0.64 kg
特徴Thin compact outer ring split type

Application and Selection Notes

RA17013 is a RA series cross roller bearing. It is typically reviewed when compact structure, high rigidity and stable rotational accuracy are required.

Check the mounting space against bore 170 mm, outer diameter 196 mm and width 13 mm. Confirm shoulder dimensions before final housing design.

For load review, compare dynamic load rating 23.5 kN and static load rating 46.5 kN with the actual radial, axial and moment load conditions.

Series type：Ultra-thin compact crossed roller bearing

Before Requesting a Quote

Target model or equivalent model

Quantity and expected delivery time

Accuracy, clearance and sealing requirements

Drawing, application or working load if available

Common Questions

RA17013 はどの種類の軸受ですか？

RA17013 は RA シリーズのクロスローラーベアリングです。

RA17013 は他社型番から置換できますか？

元の型番、図面、主要寸法をご提供ください。

RA17013 の定格荷重は？

基本動定格荷重は 23.5 kN、基本静定格荷重は 46.5 kN です。

RA17013 注文前の確認事項は？

内径、外径、幅、精度、すきま、予圧、取付方法をご確認ください。
