RAU16013 クロスローラーベアリング

RAU16013 クロスローラーベアリング。内径、外径、幅、シリーズ、見積情報を掲載しています。

価格、納期、相当型番について問い合わせる。
RAU16013 RAU クロスローラーベアリング実物写真

RAU16013 RAU クロスローラーベアリング実物写真

RAU 系列クロスローラーベアリングの実物写真です。薄型外観と刻印確認にご利用ください。

図面・寸法確認RAU16013 の取付寸法を見積前に確認します。
精度・すきま選定精度、すきま、予圧、使用条件を確認します。
見積・納期数量と希望納期をお送りください。
技術担当へ相談

製品紹介

RAU16013 は RAU シリーズのクロスローラーベアリングで、径方向荷重、軸方向荷重、モーメント荷重を同時に受ける精密回転機構に適しています。

主要寸法：内径 160 mm、外径 186 mm、幅 13 mm。

ロボット関節、ロータリーテーブル、割出機構、検査装置、精密減速機に適しています。

ご注文前に、取付スペース、精度等級、すきま、予圧、実際の荷重方向をご確認ください。

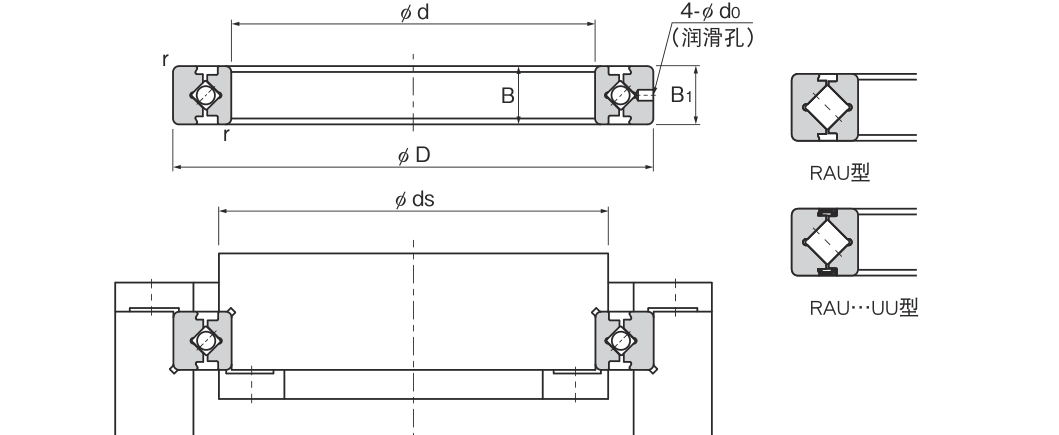

寸法図

図面上に主要寸法を表示し、取付スペースを素早く確認できます。

d=160 mmD=186 mmB=13 mmdp=172 mmds=165 mmDh=179 mm
RAU16013 クロスローラーベアリング 寸法図 d=160 mmD=186 mmB=13 mmdp=172 mmds=165 mmDh=179 mm

仕様

ブランドTHK代替 クロスローラーベアリング
シリーズRAU
型番RAU16013
内径160 mm
外径186 mm
ころピッチ円径172 mm
幅13 mm
基本動定格荷重 C23.3 kN
基本静定格荷重 C044.9 kN
質量0.59 kg
特徴Small-diameter thin type or RA-compatible type

Application and Selection Notes

RAU16013 is a RAU series cross roller bearing. It is typically reviewed when compact structure, high rigidity and stable rotational accuracy are required.

Check the mounting space against bore 160 mm, outer diameter 186 mm and width 13 mm. Confirm shoulder dimensions before final housing design.

For load review, compare dynamic load rating 23.3 kN and static load rating 44.9 kN with the actual radial, axial and moment load conditions.

Series type：Small-diameter thin type

Before Requesting a Quote

Target model or equivalent model

Quantity and expected delivery time

Accuracy, clearance and sealing requirements

Drawing, application or working load if available

Common Questions

RAU16013 はどの種類の軸受ですか？

RAU16013 は RAU シリーズのクロスローラーベアリングです。

RAU16013 は他社型番から置換できますか？

元の型番、図面、主要寸法をご提供ください。

RAU16013 の定格荷重は？

基本動定格荷重は 23.3 kN、基本静定格荷重は 44.9 kN です。

RAU16013 注文前の確認事項は？

内径、外径、幅、精度、すきま、予圧、取付方法をご確認ください。
