RB16025 クロスローラーベアリング

RB16025 クロスローラーベアリング。内径、外径、幅、シリーズ、見積情報を掲載しています。

価格、納期、相当型番について問い合わせる。

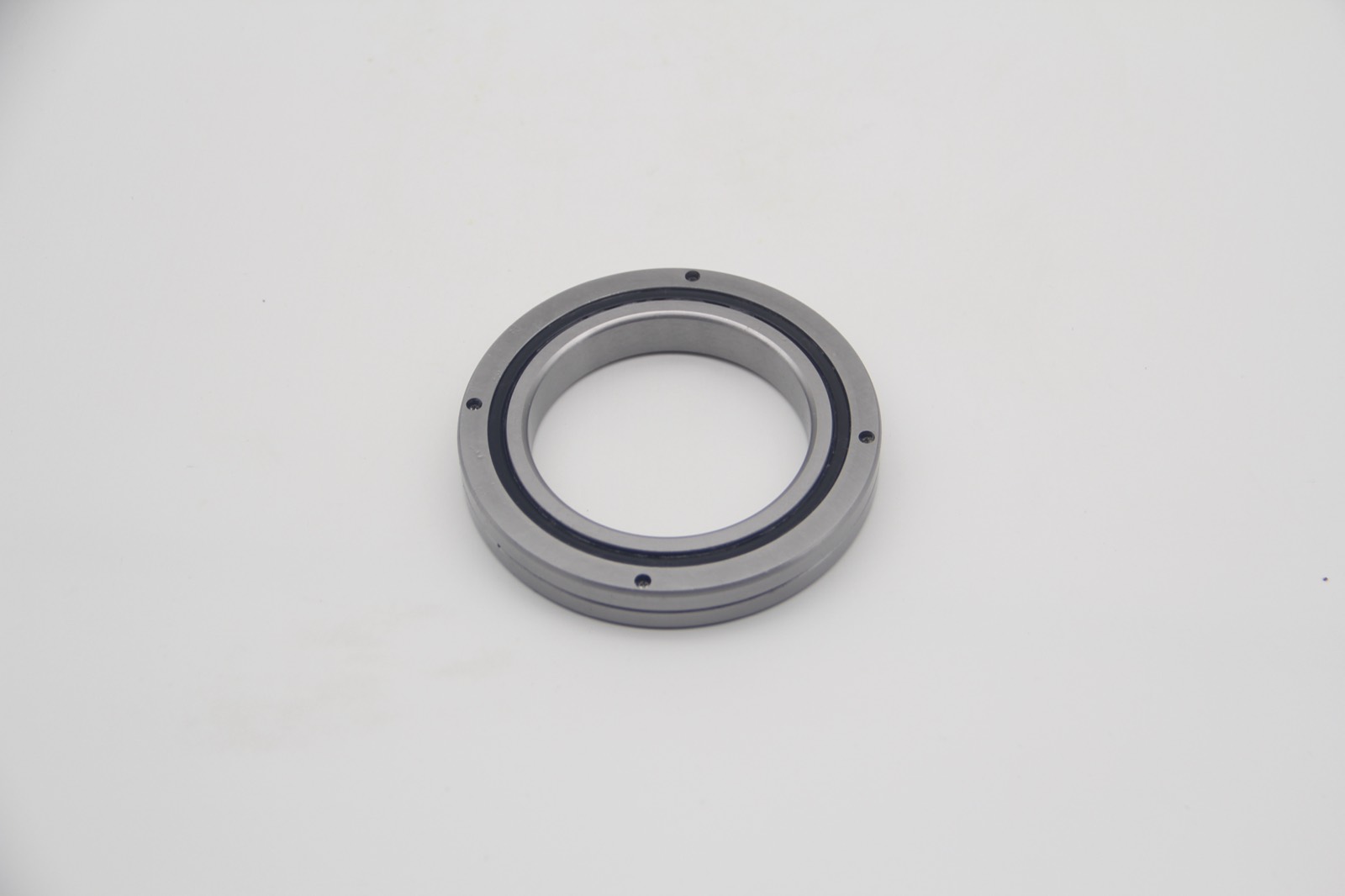

RB16025 薄肉軸受の実物写真

RB16025 薄肉軸受の実物写真

THK 代替薄肉軸受の実物写真です。外観確認にご利用ください。

図面・寸法確認RB16025 の取付寸法を見積前に確認します。
精度・すきま選定精度、すきま、予圧、使用条件を確認します。
見積・納期数量と希望納期をお送りください。
技術担当へ相談

製品紹介

RB16025 は RB シリーズのクロスローラーベアリングで、径方向荷重、軸方向荷重、モーメント荷重を同時に受ける精密回転機構に適しています。

主要寸法：内径 160 mm、外径 220 mm、幅 25 mm。

ロボット関節、ロータリーテーブル、割出機構、検査装置、精密減速機に適しています。

ご注文前に、取付スペース、精度等級、すきま、予圧、実際の荷重方向をご確認ください。

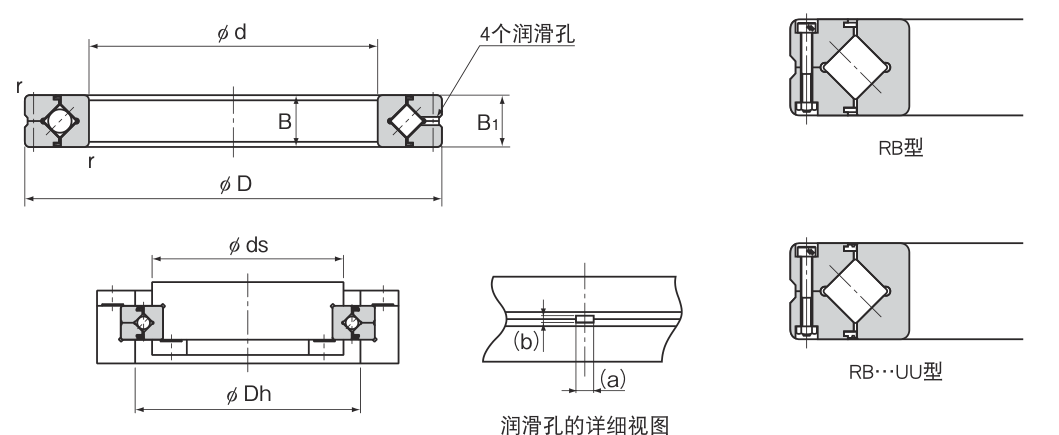

寸法図

図面上に主要寸法を表示し、取付スペースを素早く確認できます。

d=160 mmD=220 mmB=25 mmdp=188.6 mmds=173 mmDh=204 mm
RB16025 クロスローラーベアリング 寸法図 d=160 mmD=220 mmB=25 mmdp=188.6 mmds=173 mmDh=204 mm

仕様

ブランドTHK代替 クロスローラーベアリング
シリーズRB
型番RB16025
内径160 mm
外径220 mm
ころピッチ円径188.6 mm
幅25 mm
基本動定格荷重 C81.7 kN
基本静定格荷重 C0135 kN
質量3.14 kg
特徴Outer ring split type for inner ring rotation

Application and Selection Notes

RB16025 is a RB series cross roller bearing. It is typically reviewed when compact structure, high rigidity and stable rotational accuracy are required.

Check the mounting space against bore 160 mm, outer diameter 220 mm and width 25 mm. Confirm shoulder dimensions before final housing design.

For load review, compare dynamic load rating 81.7 kN and static load rating 135 kN with the actual radial, axial and moment load conditions.

Series type：Outer ring split type

Before Requesting a Quote

Target model or equivalent model

Quantity and expected delivery time

Accuracy, clearance and sealing requirements

Drawing, application or working load if available

Common Questions

RB16025 はどの種類の軸受ですか？

RB16025 は RB シリーズのクロスローラーベアリングです。

RB16025 は他社型番から置換できますか？

元の型番、図面、主要寸法をご提供ください。

RB16025 の定格荷重は？

基本動定格荷重は 81.7 kN、基本静定格荷重は 135 kN です。

RB16025 注文前の確認事項は？

内径、外径、幅、精度、すきま、予圧、取付方法をご確認ください。
