Kaydon Reali-Slim 薄壁ベアリング · JA Series

JA025XP0 薄壁ベアリング

JA025XP0 Kaydon Reali-Slim 薄壁ベアリング。内径、外径、断面寸法、シリーズ、見積情報を掲載しています。

価格、納期、相当型番について問い合わせる。

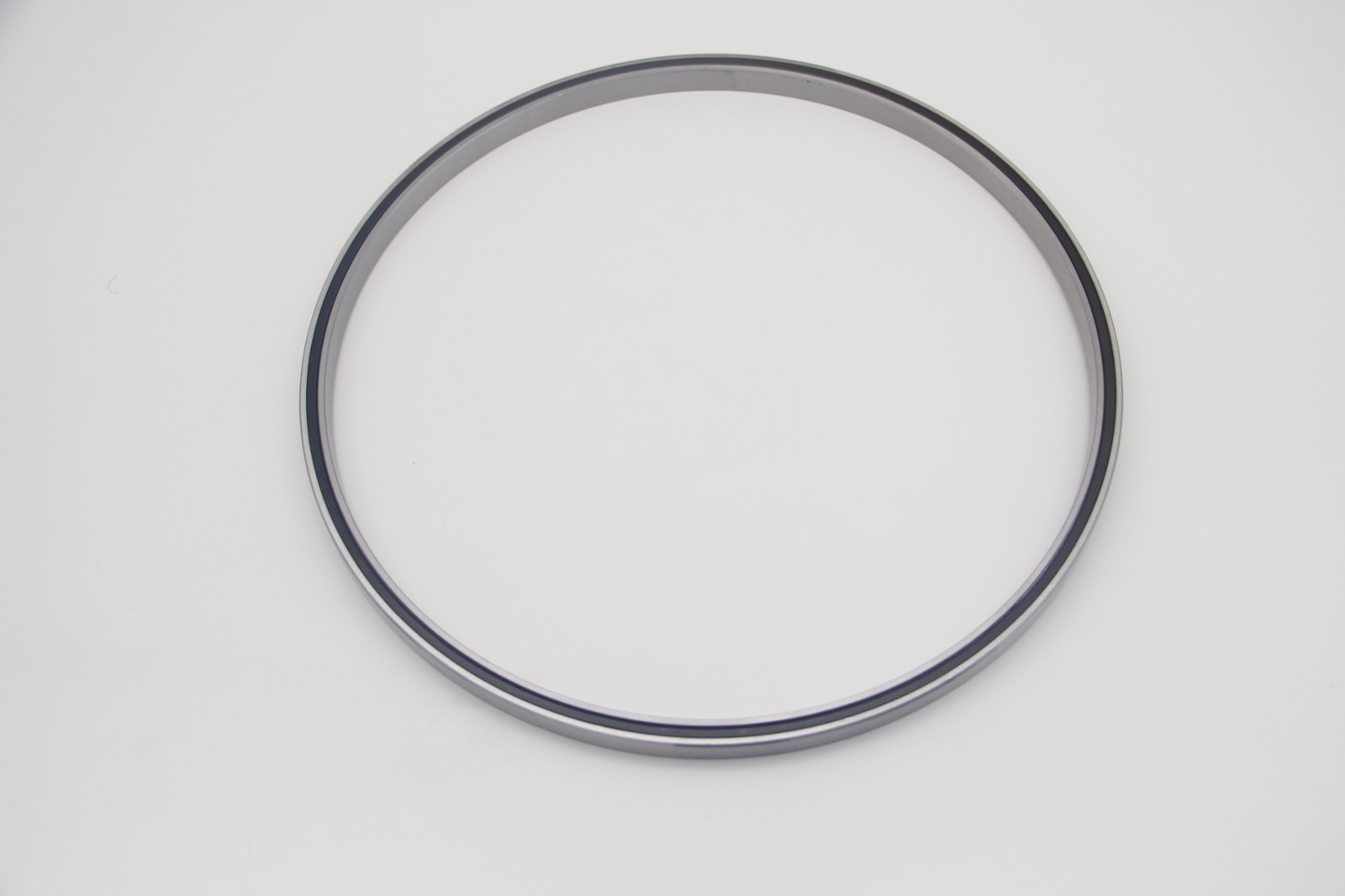

JA025XP0 シール付き薄肉軸受の実物写真

シール付き薄肉軸受の実物写真です。外観確認にご利用ください。

図面・寸法確認JA025XP0 の取付寸法を見積前に確認します。

精度・すきま選定精度、すきま、予圧、使用条件を確認します。

見積・納期数量と希望納期をお送りください。

技術担当へ相談

製品紹介

JA025XP0 は Kaydon Reali-Slim 薄壁ベアリングです。コンパクトな断面、軽量化、大きな内径が必要な機構に適しています。

主要寸法：内径 2.5 in / 63.5 mm、外径 3 in / 76.2 mm、断面 0.25 x 0.25 in / 6.35 x 6.35 mm。

定格荷重：基本動定格荷重 radial 583 lb / 2593 N; thrust 910 lb / 4048 N; moment 601 in-lb / 67.9 N·m；基本静定格荷重 radial 830 lb / 3692 N; thrust 2,090 lb / 9297 N; moment 1,150 in-lb / 129.9 N·m。

Type A はアンギュラ接触、Type C はラジアル接触、Type X は四点接触です。

選定前に、元の型番、荷重方向、回転速度、精度、取付スペースをご確認ください。

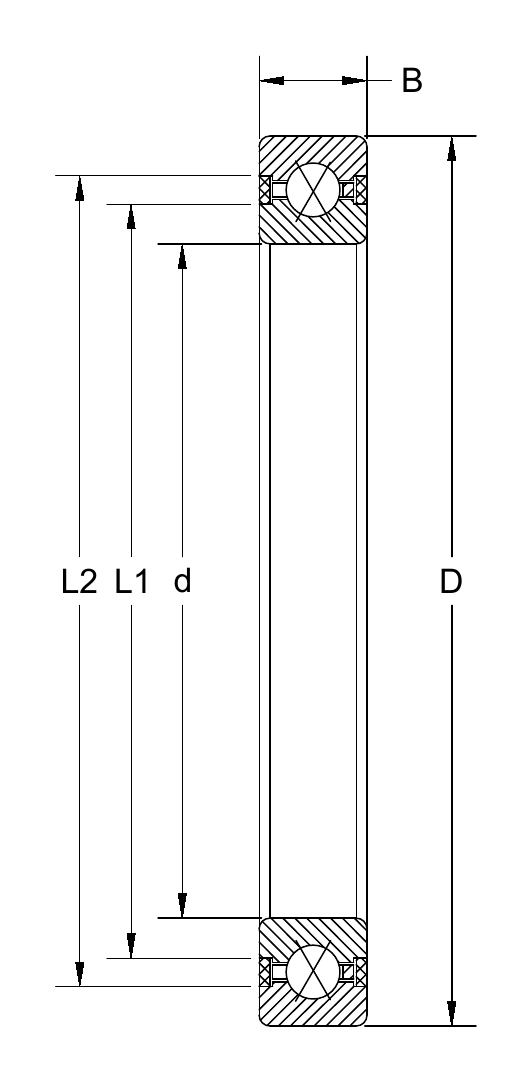

薄壁ベアリング構造図

本図はType A、C、Xの構造図です。型番の寸法は下の仕様表をご確認ください。

薄壁ベアリングカタログを見る

d=2.5 in / 63.5 mmD=3 in / 76.2 mmB=0.25 x 0.25 in / 6.35 x 6.35 mm

仕様

ブランド	Kaydon Reali-Slim 薄壁ベアリング
シリーズ	JA
型番	JA025XP0
内径	2.5 in / 63.5 mm
外径	3 in / 76.2 mm
幅	0.25 x 0.25 in / 6.35 x 6.35 mm
基本動定格荷重 C	radial 583 lb / 2593 N; thrust 910 lb / 4048 N; moment 601 in-lb / 67.9 N·m
基本静定格荷重 C0	radial 830 lb / 3692 N; thrust 2,090 lb / 9297 N; moment 1,150 in-lb / 129.9 N·m
質量	0.12 lb / 0.054 kg
特徴	Double sealed Type X, Reali-Slim thin section ball bearing

Application and Selection Notes

JA025XP0 は Kaydon Reali-Slim JA シリーズです。大きな内径、薄い断面、軽量化が必要な機構で検討されます。

内径 2.5 in / 63.5 mm、外径 3 in / 76.2 mm、断面寸法 0.25 x 0.25 in / 6.35 x 6.35 mm が取付スペースに合うか確認してください。

代替前に、アンギュラ接触、ラジアル接触、四点接触のどれが用途に必要か確認してください。

シリーズタイプ：Kaydon Reali-Slim JA シリーズ薄壁ベアリング

Before Requesting a Quote

元の型番または代替対象型番

数量と希望納期

軸受タイプ、すきま、精度、材質要求

図面、用途、使用荷重があれば併せてご提供ください

Common Questions

JA025XP0 はどの種類の軸受ですか？

JA025XP0 は薄壁ベアリングです。接触形式を確認してください。

JA025XP0 は他社型番から置換できますか？

元の型番、図面、主要寸法をご提供ください。

JA025XP0 の定格荷重は？

基本動定格荷重は radial 583 lb / 2593 N; thrust 910 lb / 4048 N; moment 601 in-lb / 67.9 N·m、基本静定格荷重は radial 830 lb / 3692 N; thrust 2,090 lb / 9297 N; moment 1,150 in-lb / 129.9 N·m です。
