Kaydon Reali-Slim 薄壁ベアリング · ND Series

ND040AR0 薄壁ベアリング

ND040AR0 Kaydon Reali-Slim 薄壁ベアリング。内径、外径、断面寸法、シリーズ、見積情報を掲載しています。

価格、納期、相当型番について問い合わせる。

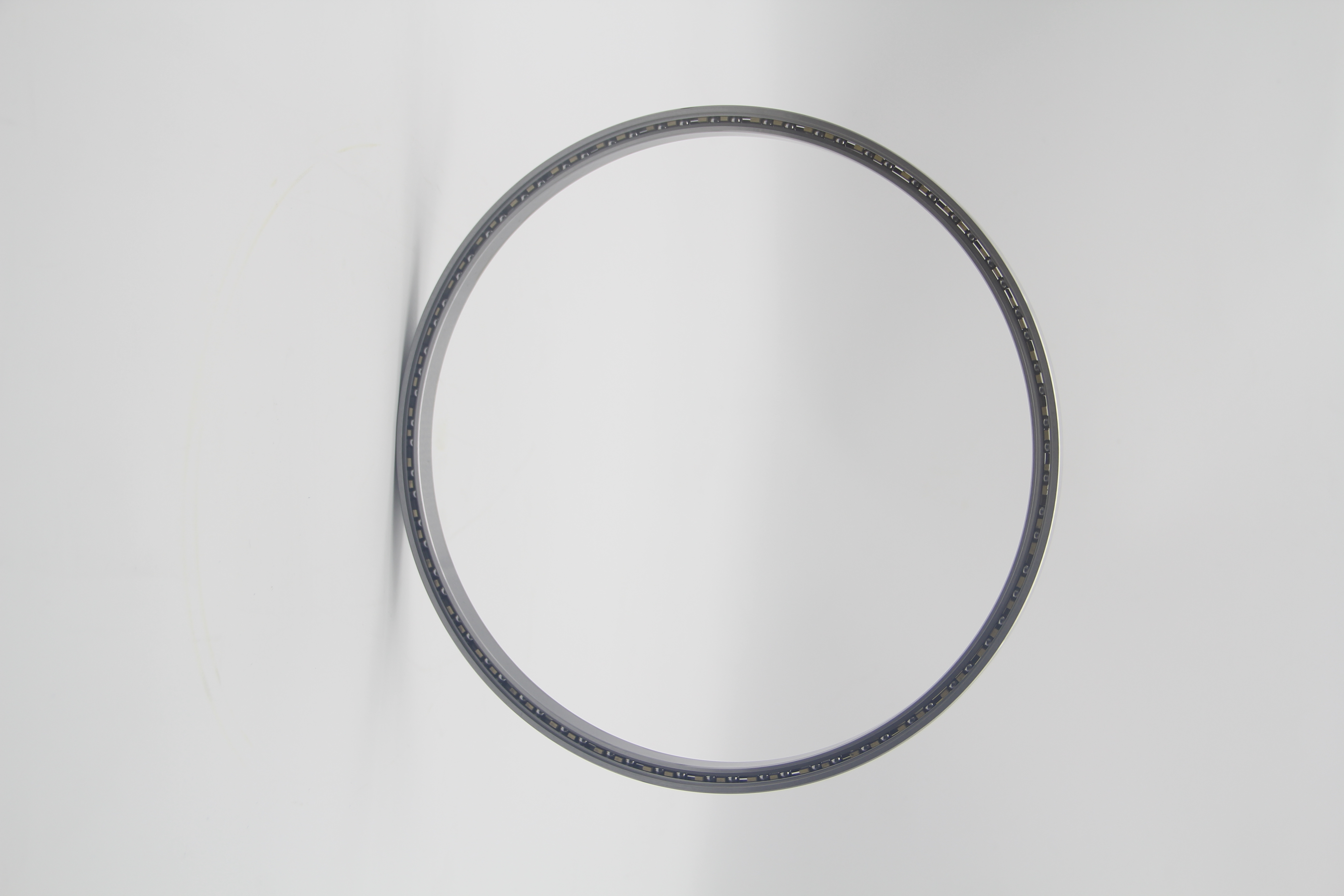

ND040AR0 非シール薄肉軸受の実物写真

非シール薄肉軸受の実物写真です。外観確認にご利用ください。

図面・寸法確認ND040AR0 の取付寸法を見積前に確認します。

精度・すきま選定精度、すきま、予圧、使用条件を確認します。

見積・納期数量と希望納期をお送りください。

技術担当へ相談

製品紹介

ND040AR0 は Kaydon Reali-Slim 薄壁ベアリングです。コンパクトな断面、軽量化、大きな内径が必要な機構に適しています。

主要寸法：内径 4 in / 101.6 mm、外径 5 in / 127 mm、断面 0.500 x 0.500 in / 12.7 x 12.7 mm。

定格荷重：基本動定格荷重 radial 1,819 lb / 8091 N; ISO radial 3,708 lb / 16494 N; thrust 4,260 lb / 18949 N；基本静定格荷重 radial 3,550 lb / 15791 N; thrust 10,260 lb / 45639 N。

Type A はアンギュラ接触、Type C はラジアル接触、Type X は四点接触です。

選定前に、元の型番、荷重方向、回転速度、精度、取付スペースをご確認ください。

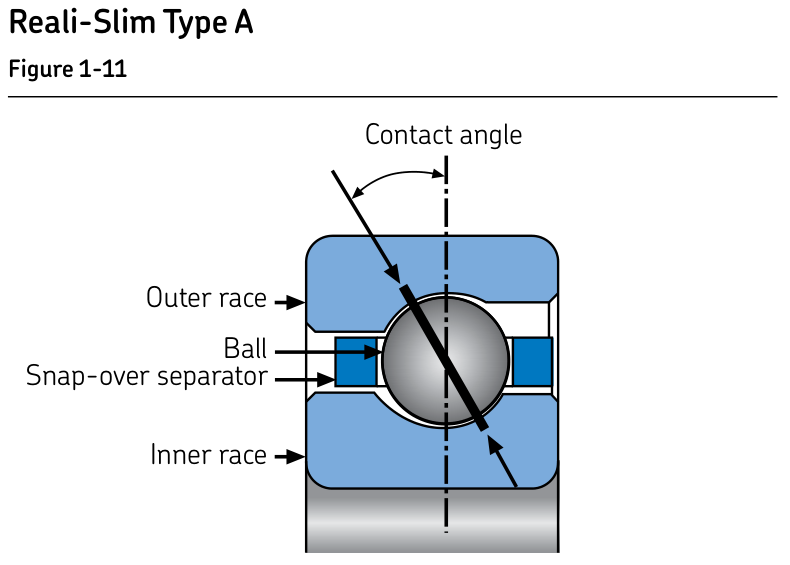

薄壁ベアリング構造図

本図はType A、C、Xの構造図です。型番の寸法は下の仕様表をご確認ください。

薄壁ベアリングカタログを見る

d=4 in / 101.6 mmD=5 in / 127 mmB=0.500 x 0.500 in / 12.7 x 12.7 mm

仕様

ブランド	Kaydon Reali-Slim 薄壁ベアリング
シリーズ	ND
型番	ND040AR0
内径	4 in / 101.6 mm
外径	5 in / 127 mm
幅	0.500 x 0.500 in / 12.7 x 12.7 mm
基本動定格荷重 C	radial 1,819 lb / 8091 N; ISO radial 3,708 lb / 16494 N; thrust 4,260 lb / 18949 N
基本静定格荷重 C0	radial 3,550 lb / 15791 N; thrust 10,260 lb / 45639 N
質量	0.80 lb / 0.363 kg
特徴	Type A, Angular contact Reali-Slim thin section ball bearing

Application and Selection Notes

ND040AR0 は Kaydon Reali-Slim ND シリーズです。大きな内径、薄い断面、軽量化が必要な機構で検討されます。

内径 4 in / 101.6 mm、外径 5 in / 127 mm、断面寸法 0.500 x 0.500 in / 12.7 x 12.7 mm が取付スペースに合うか確認してください。

代替前に、アンギュラ接触、ラジアル接触、四点接触のどれが用途に必要か確認してください。

シリーズタイプ：Kaydon Reali-Slim ND シリーズ薄壁ベアリング

Before Requesting a Quote

元の型番または代替対象型番

数量と希望納期

軸受タイプ、すきま、精度、材質要求

図面、用途、使用荷重があれば併せてご提供ください

Common Questions

ND040AR0 はどの種類の軸受ですか？

ND040AR0 は薄壁ベアリングです。接触形式を確認してください。

ND040AR0 は他社型番から置換できますか？

元の型番、図面、主要寸法をご提供ください。

ND040AR0 の定格荷重は？

基本動定格荷重は radial 1,819 lb / 8091 N; ISO radial 3,708 lb / 16494 N; thrust 4,260 lb / 18949 N、基本静定格荷重は radial 3,550 lb / 15791 N; thrust 10,260 lb / 45639 N です。
